Генерирани многоелементни възли

Врати

Модулът генерира в текущият проект врати с общо предназначение без да променя структурата на използваният профил, независимо от въведените външни размери на вратата.

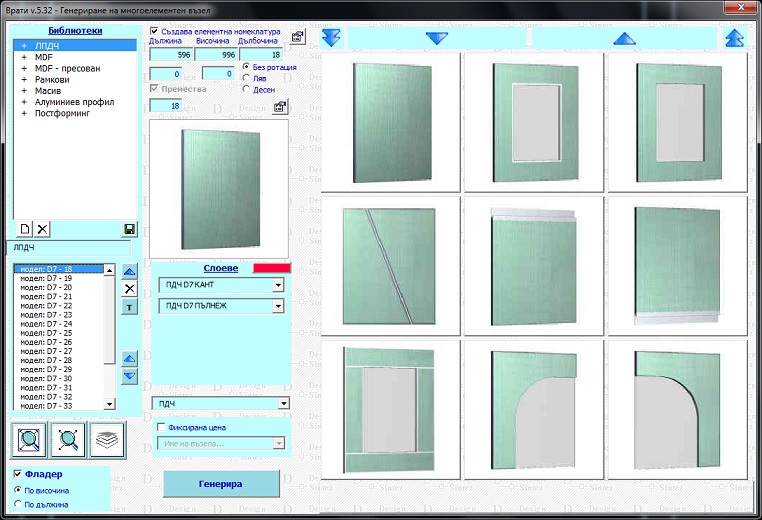

След въвеждане на размерите на вратата изберете вида на профила като кликнете върху съответна картинка-бутон. Всеки профил е уникален, със съответен номер и структура, отговаряща на конкретен производствен модел, използван от мебелните производители. Можете да променяте външните габарити на профила, а в някои от моделите и радиуса на дъгите участвуващи в него. Слоевете за оцветяване на елементите съставляващи вратите могат да бъдат променяни за всяка генерирана врата, дори и да използвате в проекта един и същи модел. Това ще ви позволи в последствие да свързвате слоевете на вратите с различни палитри за оцветяване и в същото време да използвате един и същи модел профил на всякъде. Например в полето за Слой на пълнежа въвеждате наименованието "ПРОФИЛ 4 ПЪЛНЕЖ" и генерирате вратата, след което въвеждате ново наименование за слоя "ПРОФИЛ 4 ПЪЛНЕЖ СТЪКЛО" и генерирате следваща врата за същият модел. В последствие двата слоя на модела ще трябва да свържете с различни палитри за оцветяване. След генериране на врата текущо установените наименования на слоевете автоматично се записват установяват по подразбиране при следващо стартиране на операцията за всеки модел врата персонално.

Ако желаете да бъде генерирана и елементна номенклатура за изчисляване разхода на материалите, поставете отметка на опцията Създава елементна номенклатура. В зависимост от настройките в модул Шкафове (Показва резултатната форма с елементите изграждащи кутията) може да се визуализира в нов прозорец генерираната елементна номенклатура. Елементните номенклатури на всяка врата може да видите в модул Врати--->Параметри по подразбиране ---> страница Елементи.

Всички врати имат уникални инициали за генериране, записани в Опис възли (D1, D2, D3, D4, D5, D6, D7, D8, D9, D0, DA, DB, DC, DE, DF, DJ, DG, DH, DD) с мерна единица "пакет" на отделни редове които представляват постоянни и задължителни наименования, неподлежащи на промяна и изтриване. В самият проект генерираните врати ще се завеждат автоматични с наименования "D1...името на проекта...уникален номер".

Код на уникалност на възела - Представлява текст (на кирилица или латиница). Позволява генерирането на врати с уникална елементна номенклатура и слоеве в проекта. Ако въведете в полето текст, този текст автоматично ще се добави към наименованията на елементните номенклатури на възела заменяйки думата ВРАТА. Наименованията на елементните номенклатури и слоевете ще станат "код + име на елемента". Например ако е въведен код "зелено" и елементните номенклатури са DH Пълнеж и DH Профил, ще се получи елементна номенклатура и слой "зелено DH Пълнеж" и "зелено DH Профил". Кодовете за уникалност на всички възли от проекта се съдържат в падащия списък, откъдето може да ги избирате, за да не се налага да въвеждате един и същ код няколко пъти.

Позиционирането на вратите подобно Шкафове, се извършва в самият проект в зависимост от текущите стойности на параметрите в модула Ротация, Позиция и Автоматичен контрол за вместимост на възлите в помещението. За базова точка автоматично се задава задна-долна-лява при самото генериране за свързване с предна-долна-лява на шкафовете.

За да промените активната селекция от група врати за генериране, кликнете с ляв бутон върху желаната минимизирана група.

Модел врата D9 може да бъде използвана за генериране на още четири модела, като промените стойностите за радиуса на дъгите на страните. Стойностите се въвеждат като коефициент (в интервала от 0 до 1) за изчисляване на изпъкналостта на съответната дъга спрямо дължината на страната, към която принадлежи. За да не въвеждате процентите за радиус кликнете с ляв бутон върху изображението на необходимата ви форма и оптималният коефициент ще се зададе автоматично. За максимизиран преглед на модела - форма натиснете десен бутон на мишката върху изображението. Повторно натискане на десен бутон върху максимизираният преглед минимизира изображението.

При модел врата DO с кобилица можете да настроите стойностите за радиуса на дъгата-кобилица както и дъгите на рамената и за да получите други извивки. Промяна на стойностите може да се наложи когато разстоянието от най-изпъкналата част на кобилицата до горният край на вратата след генериране е видимо прекалено малко и се губи симетричността. Този ефект е в резултат от зависимостта между размерите на вратата и стойността за радиус на дъгата от горе. Въведените стойности след генериране се запомнят и установяват по подразбиране при следващо стартиране. Възможно е при определени размери на вратата да не допуска генериране на профила за изрязване, отново в следствие на посочената по горе зависимост.

При модел врата DC параметрите на завършващия профил (заоблените части от двата края на вратата) се извеждат за корекция след като активирате бутон Параметри на рамката. Могат да бъдат генерирани четири основни под модела. Параметрите на конкретен модел се активират като натиснете ляв бутон върху бутона-икона. Независимо от модела, общата дължина на рамките (лява и дясна) не трябва да надвишава или да бъде равна на дължината на врата. Когато трябва вътрешната част на рамките да бъде дъгообразна, трябва да имате в предвид, че въвеждането на големи стойности за Радиус на вътрешните страни на рамките в % може да доведе до усукване между дъгите или дъгите и рамките в зависимост от модела. Това би довело до невъзможност да бъде генерирана вратата. Радиусът на дъгата се изчислява като процент от половината от височината на вратата (Разгледайте примерните настройки).

- Параметри и контроли по подразбиране - Формата съдържа 3 страници:

Страница Елементи - Съдържа списък на генерираните от различните модели врати елементни номенклатури и мерните им единици. Наименованията на номенклатурите могат да бъдат променени от оператора чрез директно въвеждане в текстовото поле вдясно от списъка и новите наименования могат да бъдат установявани по подразбиране без да се излиза от операцията. Начинът на работа е аналогичен на този в модул Шкафове.

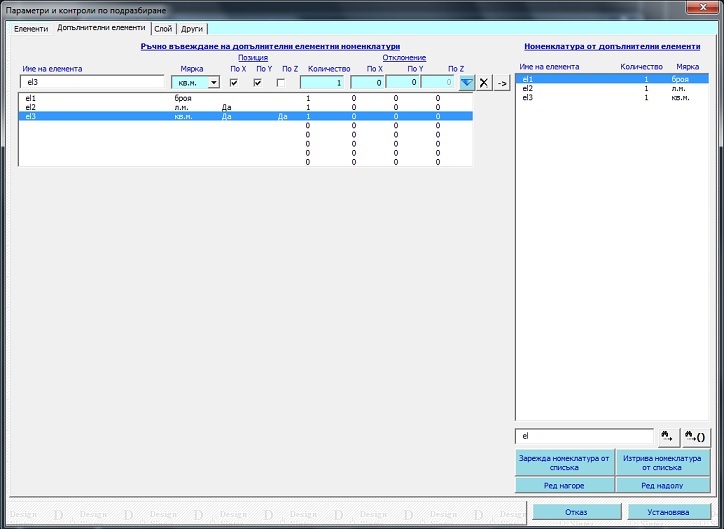

Страница Допълнителни елементи - Добавя към генерираните елементни номенклатури на вратите други допълнителни, несъществуващи визуално като 3D елементи в генерираните врати, а участвуващи само при изчисляване разхода на материалите. Програмата поддържа два метода за добавяне на елементи към вратата:

Въвеждане на допълнителни елементни номенклатури - Позволява еднократно ръчното въвеждане на допълнителни елементи конкретно за генерираната врата. Въведените елементи се отнасят само за текущо генерирания възел и при следващо стартиране на модула се нулират. За ваше улеснение те могат да бъдат включени в списъка Номенклатура от допълнителни елементи, откъдето лесно и бързо да бъдат отново повикани и зададени при следващо генериране, без да се налага да се въвеждат отново. Начинът на работа е аналогичен на този в модул Шкафове.

Избор на допълнителни елелемнтни номенклатури от номенклатурата - Бутоните вдясно от полетата представляват бутони за избор. Те отварят Номенклатура елементи за избор на елемент за добавяне. Добавените по този начин елементи се запазват и при следващо стартиране на модула. Елементите трябва да са предварително създадени в Номенклатура елементи. За да добавите елемент, активирайте бутона за зареждане на номенклатурата и изберете необходимият ви. Първите 4 елемента са в пряка зависимост и са предназначени за добавяне на панти или друг окачващ механизъм. Вида на добавения допълнителен елемент зависи от въведените стойности в полетата За височина (см.) на вратата до. Зададените 4 стойности определят 5 прага за разпределение на елементите:

1. За височина на вратата по- малка или равна на посочената долна граница - Не се добавя нито един от избраните допълнителни елементи, с изключение на последния (5 допълнителен), който се добавя винаги, независимо от височината на вратичката. Целта е да не се добавят елементи за панти при чела на чекмеджета.

2. За височина на вратата по- малка или равна на посочената втора граница - добавя към генерираната елементна номенклатура 1 допълнителен елемент плюс 5 допълнителен (ако разбира се има въведен такъв).

3. За височина на вратата в рамките на зададените втора и трета стойности (по- голяма от зададената минимална стойност и по- малка или равна на междинната стойност) - добавя към генерираната елементна номенклатура 2 допълнителен елемент плюс 5 допълнителен (ако разбира се има въведен такъв).

4. За височина на вратата в рамките на зададените трета и четвърта стойности (по- голяма от зададената междинна стойност и по- малка или равна на максималната стойност) - добавя към генерираната елементна номенклатура 3 допълнителен елемент плюс 5 допълнителен (ако разбира се има въведен такъв).

5. Височината на генерираната врата е над зададената горна граница - към генерираната елементна номенклатура се добавя 4 допълнителен елемент плюс 5 допълнителен (ако разбира се има въведен такъв)..

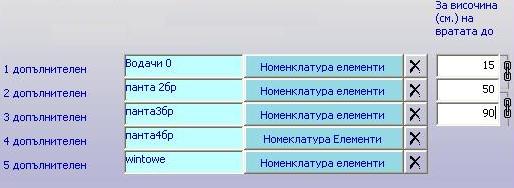

Например: В полетата на опцията За височина (см.) на вратата до са зададени стойности както следва: 10 см. долна граница; 15см. за първа междинна граница, 50см. за втора междинна граница и 90см за горна. Като 1 допълнителен елемент е избран "Панта 2 бр". Като 2 допълнителен е избран "панта 3бр". Като 3 допълнителен елемент е избран "панта 4бр" , а за 4 допълнителен елемент - "панта 6бр". Ако вратичката за генериране е с височина 9 см., то към нея няма да се създаде допълнителен елемент, освен ако няма избран 5 допълнителен. Ако е зададена височина на вратата за генериране 12см., при генериране на елементната и номенклатура се добавя 1 допълнителен елемент( в случая "панта 2бр."). Ако е зададена височина на вратата за генериране 45 см., при генериране на елементната и номенклатура се добавя 2 допълнителен елемент( в случая "панта 3бр." - 3 бр панти). При зададена височина на вратата 60см. се добавя 3 допълнителен елемент ("панта 4бр" - 4бр. панти) . Аналогично за височина на вратата 120см. например, се добавя 4 допълнителен (панта 6бр - 6бр. панти)

Петият елемент може да бъде произволен. Добавените елементи се свързват автоматично към всички генерирани врати независимо от модела, ако е поставена отметка на опцията Създава елементна номенклатура.

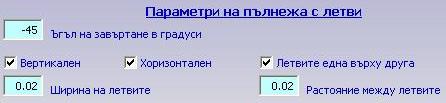

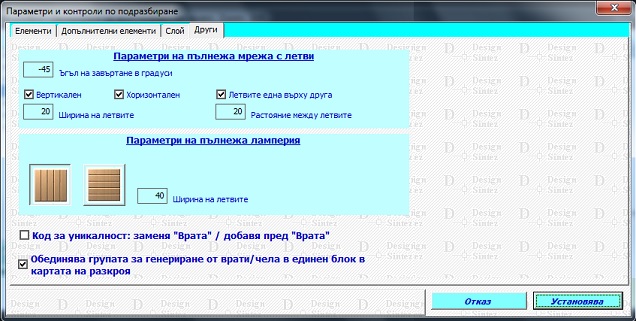

Страница Други - Параметри на пълнежа с летви:

Отнасят се за вратите модел DF с пълнеж мрежа от летви.
Ъгъл на завъртане - Възможни стойности са 0 и -45 градуса.
Ширина на летвите, Разстояние между летвите - Въвеждат се в метри.

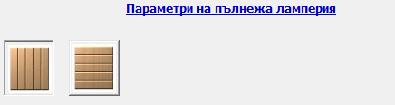

Страница Други - Параметри на пълнежа ламперия:

Иконите представляват бутони за избор. За да промените маркирания избор, натиснете ляв бутон върху изображението на избраното разположение и след това бутона Установява. Изборът на вид ламперия е валиден за всички модели врати, използващи този вид пълнеж (модели DD, DO и DF).

Работата с модула е максимално опростена. Всички параметри на отделните модели профилни врати са зададени предварително в оптимален режим.

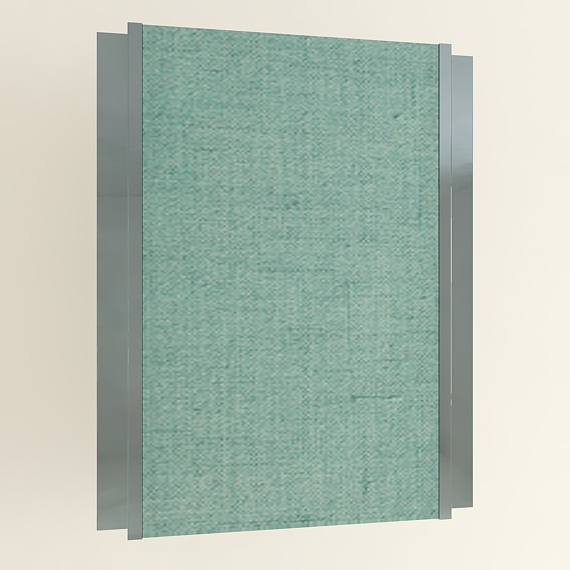

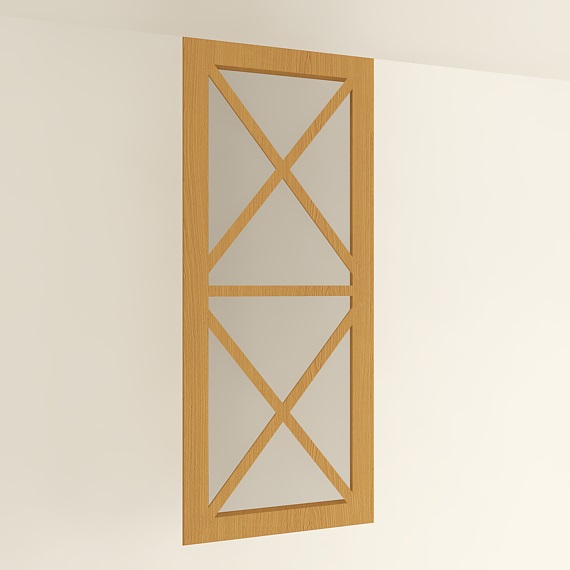

Модели врати генерирани от модула

Модел DJ

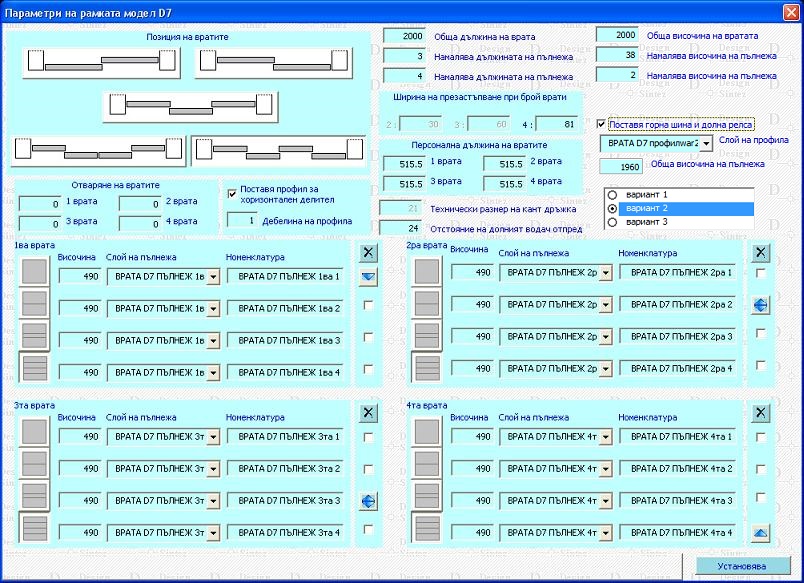

Модел DI	Модел DI	Модел D7	Модел D7
Модел DG	Модел DH	Модел DI	Модел DI
Модел D0	Модел D0	Модел D7	Модел D7
Модел DF	Модел DF	Модел D0	Модел D0
Модел D7	Модел DD	Модел DD	Модел DF
Модел D7	Модел D7	Модел DB	Модел DD
Mодел DF	Mодел DF	Модел D7	Модел D7
Mодел DF	Mодел DF	Mодел DF	Mодел DF
Mодел DF Моделът може да бъде генериран и с две хоризонтални рамки	Модел D1	Модел D4	Модел D4
Mодел DF Моделът може да бъде генериран и с две хоризонтални рамки	Mодел DF	Mодел DF Моделът може да бъде генериран и с две хоризонтални рамки	Mодел DF
Модел D0 Моделът може да бъде генериран и с две хоризонтални рамки	Модел DE	Модел DE	Mодел DF
Модел D0	Модел D0 Моделът може да бъде генериран и с две хоризонтални рамки	Модел D0 Моделът може да бъде генериран и с две хоризонтални рамки	Модел D0 Моделът може да бъде генериран и с две хоризонтални рамки
Модел D0	Модел D0	Модел D0	Модел D0
Модел DA	Модел DB	Модел DD	Модел D0
Модел D9	Модел D1	Модел D1	Модел DA
Модел D9	Модел D9	Модел D9	Модел D9
Модел D1	Модел D5	Модел D3	Модел D2
Модел D4	Модел D6	Модел D8	Модел D7

Модел DC Рамков постформинг - основни възможни модификации и примерни настройки на параметрите
