Теракота и фаянс

Модулът е предназначен за генериране на равнини от единични подови и стенни плочки по зададена схема, комбинирано със изчисляване на квадратурата им.

Общи параметри:

Могат да бъдат генерирани стенни и подови плочки. Размерите на площта за покриване се определя от размерите на помещението, но дължината на участъка може да се зададе и чрез посочване на начална и крайна точка в работния екран (натиснете бутона Определяне дължината чрез посочване на точки в проекта и с ляв бутон на мишката маркирайте двете крайни точки).Натиснете бутона Генерира. Може и да въведете ръчно размерите на областта, да избирате позицията на генерираната равнина в проекта. В долния десен ъгъл на формата ще се изведе информация за общата квадратура и броя плочки, които са необходими. Трябва да имате впредвид, че в изчислената квадратура не се включва площта на фугите.
Генерираните от модула разпределения могат да бъдат корегирани с модул Корегиране на възел.

Позиция от пода - Стойността в полето определя позицията на генерираната комбинация спрямо пода на помещението.

Записва като възел - Записва създадения елемент като възел с цел използването му в текущия проект и само за текущия проект. Генерираните възли се прикачват към номенклатурен идентификатор ТF. Ако ще използвате генерираният елемент при изграждане на нов възел в New Base можете да свалите отметката.

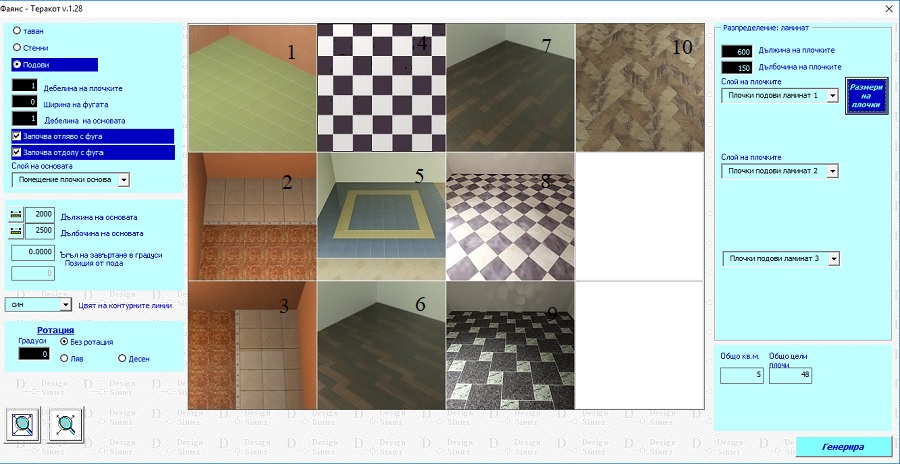

Модулът изпълнява 3 схеми на разпредеделение на плочките:

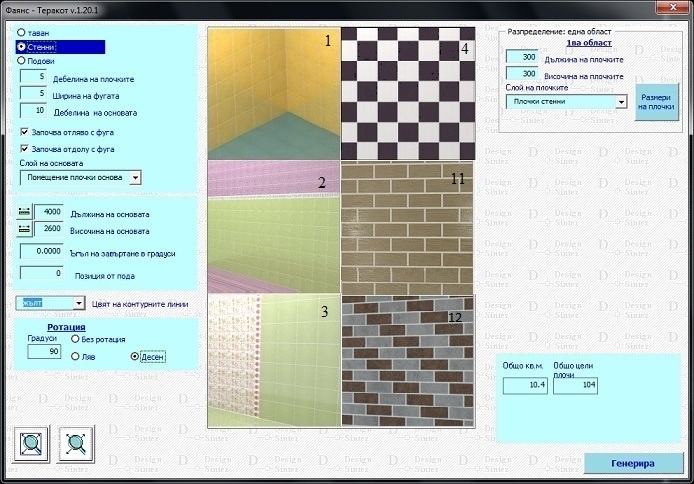

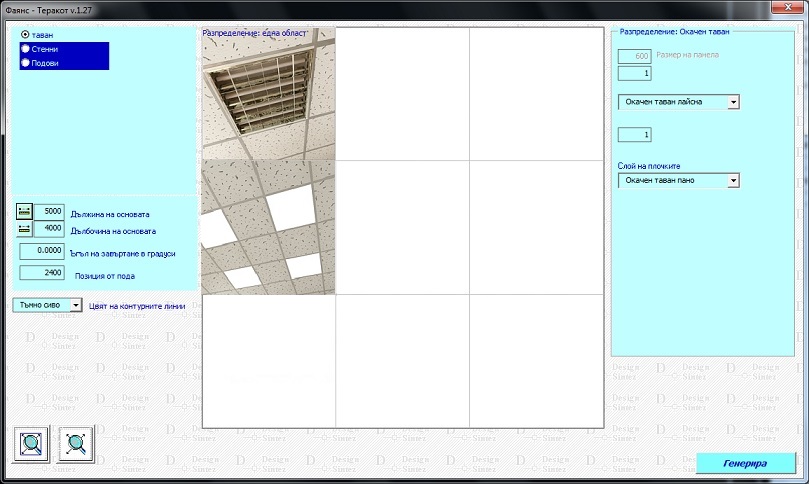

Схема 1 - Многократно повторение на един и същ модел плочки.

Въведете размерите на единичната плочка, ширината на фугата между тях и натиснете бутона Установява. Ако не сте използвали бутона Определяне на дължината чрез посочване на точки в чертежа, посочете в работния екран точката на вмъкване на възела.

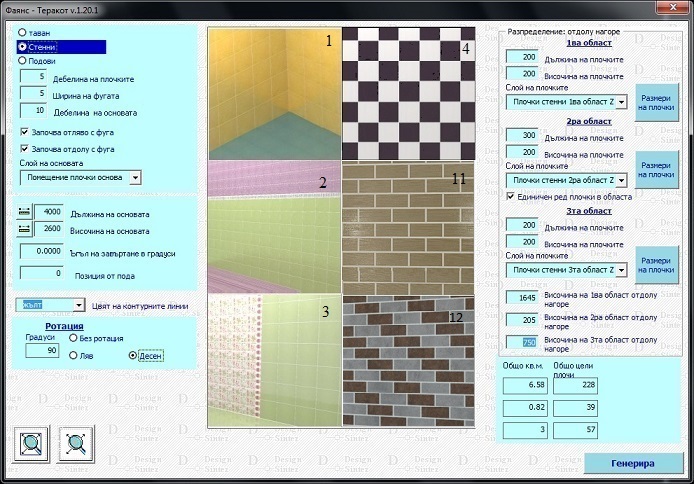

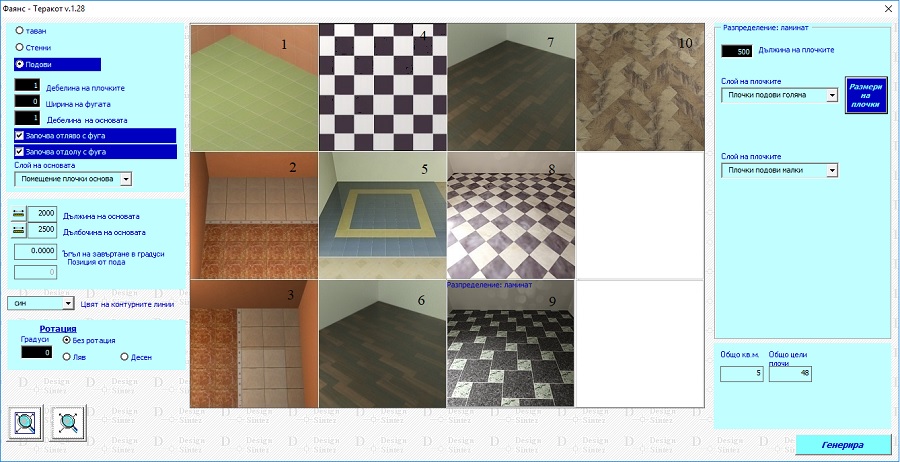

Схеми 2 и 3 - Идентични са с тази разлика, че при втория вариант подреждането на трите равнини става отдолу- нагоре по височина, а при третия - отляво- надясно. При тях може да задавате подреждането на 3 различни вида плочки в отделни области на една и съща стена.

Начинът на работа е следният: Въведете размерите на плочките за първа, втора и трета област. Въведете стойността на височината (или съответно дължината за схема 3) на първа област. Размерите се въвеждат в см. Преминете в полето за височина (съответно дължина) на третата (остатъчна ) област. Нейният размер ще се определи автоматично на база общия размер и въведените стойности за първа и втора област. Накрая натиснете бутона Генерира.

За да създадете разпределение от две области, независимо дали сте избрали вертикални или хоризонтално разпределение, не въвеждайте дължина и височина на втора област.

Единичен ред плочки в областта - Опцията задава задължителното генериране на единичен ред плочки във втора област. Ако е изключена, във ще се генерират толкова реда плочки в нея, колкото се поместват във нейния размер - дълнина или височина.

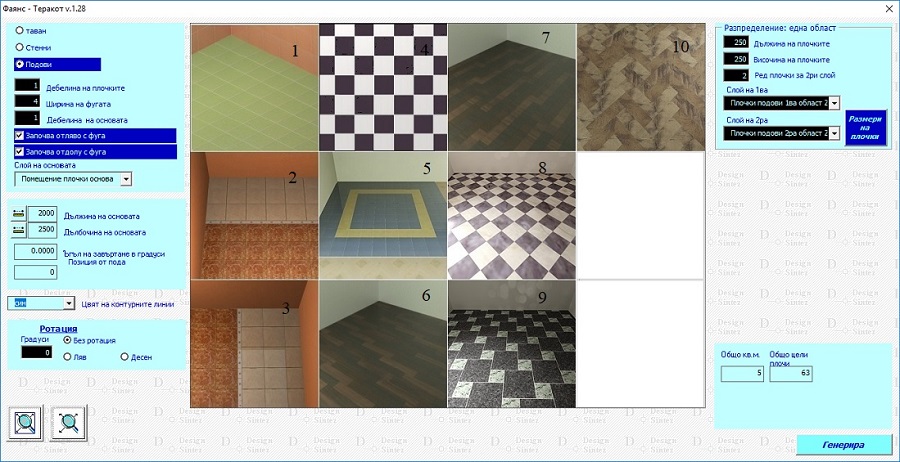

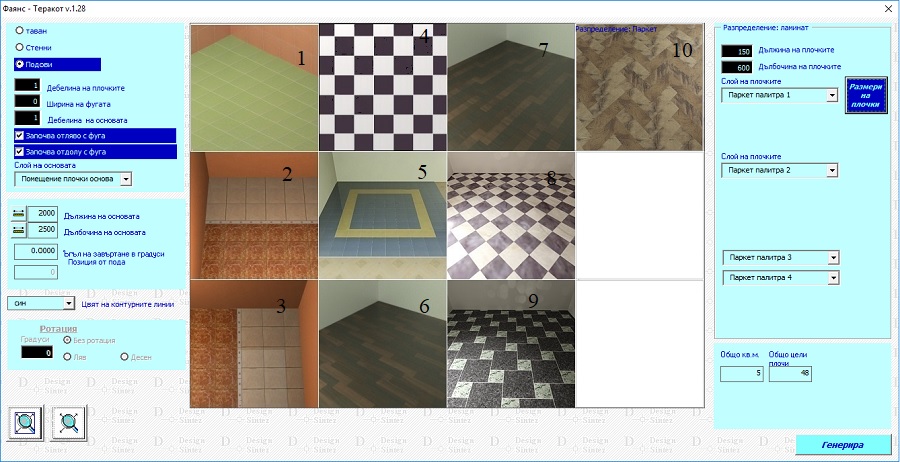

Схема 4 - Шахматно разположение на 2 различни модела плочки с еднакви размери

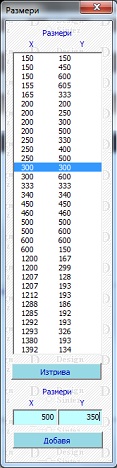

Бутонът Размери на плочките отваря форма, в която може да въвеждате стандартни размери на плочки, и в последствие да извиквате въведените вече размери.Това ускорява работата, тъй като отпада необходимостта да въвеждате често на едни и същи размери. Списъкът може да бъде сортиран по двата размера - по X и по Y, във възходящ порядък.

За да добавите размери, въведете ги в полетата и натиснете бутона Добавя. Избора на вече записани такива става с бутона Избира или с двойно натискане на ляв бутон на мишката. За изход от формата натиснете бутона Затваря.
