Модулът генерира в и само за
текущият проект възли с интериорно предназначение. Възлите,
генерирани с модула не подлежат на автоматично ценообразуване.
Преди да престъпите към работа с модула, моля убедете се
че в Опис възли имате въведен запис "TZ" с
мерна единица "броя", който в последствие ще инициализира
генерираните от модула възли при работа с други операции в програмата.

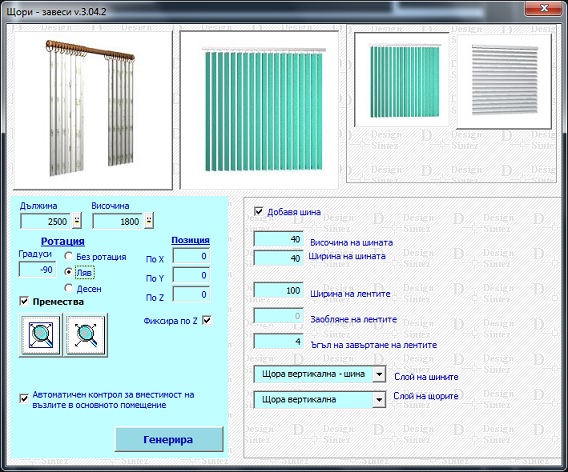

Пристъпвайки към генериране на Щора или Завеса трябва прябва първо да
въведете външните габарити на възела: Дължина
и Височина. Те включват
корниза и завесата, откъдето размерите на завесата автоматично се
намалят с височината на корниза и халките. Параметърът Дебелина не се въвежда ръчно,
а се изчислява и записва автоматично в процеса на създаване на възела.
Генерира Завеса:
1. Вид корниз: Параметрите на корниза са зададени по подразбиране в
оптимални стойности за качествена визуализация.
2. Вид нагънатост на завесата: Видовете са в пряка зависимост от
дължината на възела, броят гънки и тяхната изпъкналост. За всяка
дължина до 101 см на възела автоматично се установяват 20 броя гънки.
При 101 до 201 см броят на гънките е 40, а при по-голяма дължина на
възела е 60. Стойността за брой гънки можете да променяте по ваше
усмотрение. Оптималната стойност за Изпъкналост на гънките е 2.
ВНИМАНИЕ: Броят на гънките и тяхна изпъкналост трябва да бъде съобразен
с дължината на възела, за да не се получава пресичане на гънките и
некачествена визия.
При оцветяване на проекта, ако желаете завесата да
наподобява полу прозрачно перде, оптималната стойност за прозрачност на
използваната палитра трябва да бъде между 0.1 и 0.2.
Генериране на вертикални щори -
За да генерирате вертикални щори, изберете ги с натискане на ляв бутон
върху изображението им и въведете съответните параметри. Щората и
шината към нея получават собствени слоеве за оцветяването. За да
получите напълно затворени щори, в полето Ъгъл на завъртане на лентите въведете стойност 90, за максимално отворени - 0.
Генерираните с модула щори и завеси подлежат на корекция от модула Корегиране на възел. |
