Придвижване в проекта

Razhodka
При по-големи проекти, в които дълбочината на помещението надхвърля няколко метра и има поставени колони, таван или други скриващи част от проекта елементи на помещението. Изборът на погледи е силно затруднен. Операцията Предвижване симулира влизане в дълбочина на помещението, заобикаляне на елементи от него, заставане на позиция с цел избор на погледи, които да бъдат оцветени от трудно видими части на помещението. Отчасти това можете да направите и с помощта на операциите в Камера като 3D Дистанция, 3D Местене, 3D Мащабизиране. Преди да стартирате операцията трябва да подготвите проекта, изпълнявайки следните операции:

1. Запишете проекта с ваше потребителско име и преминете в един работен прозорец, ако имате отворени няколко.

2. Преминете в Поглед от пред

3. Включете перспективата Камера -> контекстно меню -> Проекция - > Перспектива

4. Ако перспективата е прекалено голяма или малка, коригирайте дистанцията така, че началото на помещението да започва в долната част на работният екран (Камера -> контекстно меню -> Други-Корегира перспективата

5. За по-добра ориентация при придвижването можете предварително да преминете в друг режим на показване Камера -> контекстно меню -> Начин на показване -> по избор (например Отзад за влизане в помещението откъм гърба).

Активирайки Предвижване в този режим на поглед на проекта, вие ще се намирате пред самото помещение. Оригиналният ви проект е записан и затворен автоматично, като на негово място е създаден нов, идентичен на оригинала, с потребителско име завършващо на на "_VIEW". Този проект е предназначен само за операция Предвижване и не може да бъде използван за корекции и допълване на проекта. Слоевете за оцветяване трябва да бъдат свързани с оцветяващите палитри в оригиналният проект. При стартиране операцията контролира отворените проекти в AutoCad и допуска активиране само ако се намирате в оригиналния проект или в този за предвижване, но не и когато са отворени и двата.

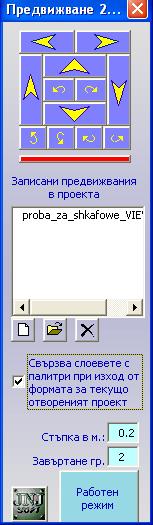

Червената лента бутон в основата на навигационната форма дава възможност да регулирате дължината на стъпките (за всички бутони с триъгълно означение) както и градуса на завъртане (бутоните за въртене). Работен режим записва и затваря проекта за предвижване (в папката на работния), отваряйки на негово място оригиналния. Промените в работният проект не се отразяват в записания вече за предвижване. При по следващото стартиране на операцията предвижването започва в текущото си състояние, в което е бил записан.

Свързва слоевете с палитри при изход от формата  за текущо отворения проект -  Автоматично присвоява и свързва използваните оцветяващи от оригиналния проект палитри (работния проект) към слоевете и зададените им допълнителни настройки (блясък, грапавост и др.) в текущия  "_VIEW"  проект след затваряне на модула. Когато е включена, свързването при изход от операция  отнема време, така че ако записа на настройките на палитрите не вие необходим, махнете отметката.

Навигационни бутони
напред назад на ляво на дясно нагоре надолу
завърта на ляво завърта на дясно завърта надолу завърта нагоре завърта странично надясно завърта странично наляво
Когато стартирате Предвижване, ще се отвори по подразбиране VIEW файла без номер след името на проекта.От него можете да създадете нов VIEW файл за ново предвижване в помещението чрез иконата  Now.gif (Създава нов проект за предвижване). Новото предвижване можете  да започнете  от оригиналния файл на проекта. За целта активирайте Работен режим, след което натиснете бутона Now.gif. Освен това от всеки отворен VIEW файл към проекта може да започвате (създавате) нов за предвижване на база вече извършеното в предишния .Записаните предвижвания в проекта можете да отваряте с бутона  Open.gif или да изтривате с бутона delet.gif

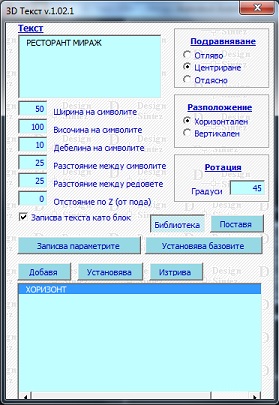

3D Текст


Чрез този модул можете да добавяте в проекта текстови означения, заглавия, надписи, въвеждайки текста от клавиатурата и избирайки местоположението му в проекта. Можете да въвеждате произволни текстове, съдържащи букви, цифри и знаци. Максималната дължина на текста може да бъде до 255 символа. При въвеждане (полето Текст) текстът се подравнява автоматично. За да започнете на нов ред използвайте клавиша ENTER. Ако текста е предварително подготвен, можете да го копирате в полето (Ctrl+V). Текста може да бъде на кирилица и латиница, като смяната им се извършва стандартно за набор на текст и зависи от конфигурацията във вашата операционна система. Въвеждането с малки и големи букви не е от значение, тъй като при поставянето им се обръщат автоматично на големи букви. Модулът използва готов набор от символи и в тази си версия разполага само с един шрифт. Символите представляват 3D обекти (аналогично възли), изготвени в слой за оцветяване  ТЕКСТ. За разлика от възлите, те не участвуват в Опис възли а в Архивен опис възли и съответно автоматично се игнорират при генериране на ценова оферта, както и не следва потребителя да ги включва в менюто. Параметрите на текста за поставяне в проекта се установяват по подразбиране в полетата за промяна при всяко стартиране на модула.

Променените стойности се установяват за целият текст. Ако желаете отделните символи да са с различни размери, трябва да свалите отметката Записва текста като блок, за да бъде поставен всеки символ като отделен блок и след което с операциите Промяна размери и Промяна позиция да промените и пренаредите символите. Стандартно текста се поставя в проекта като цял блок (възел) с една базова тока. Подравняването е валидно само за текстове с Разположение - Хоризонтално. При Вертикалното разположение подравняването е От ляво. Ако желаете можете да ротирате текста още при самото му поставяне, като завъртането както и при обикновените възли се извършва спрямо базовата точка и се извършва само ако е поставена отметката на  Записва текста като блок.

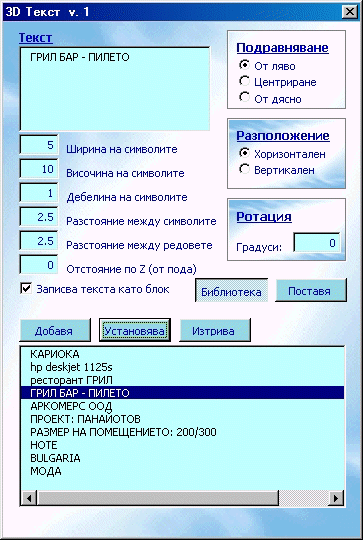

Бутонът Библиотека разширява формата на модула и извежда списък с набрани от вас текстове. Можете да допълвате списъка с въведени текстове в полето Текст (бутона Добавя) и без да ги поставяте в проекта, да изтривате излишните - Изтрива. Установява - прехвърля маркираният в описа текст в едноименното поле с цел поставянето му в проекта. В случаите, когато в полето има въведен текст, ще бъдете запитани дали да бъде заместен с този от списъка или добавен след него. При добавяне на текстове в списъка автоматично се игнорира символа ",". За да възстановите отново съкратеният вид на формата, натиснете отново бутона Библиотека.

Символи: []()_-+  числа: 0123456789

на кирилица: АБВГДЕЖЗИЙКЛМНОПРСТУФХЦЧШЩЪЬЮЯ

на латиница: ABCDSZXVNMFGHJKLQWERTYUIOP
