Софтуер за мебелно проектиране DESIGN SINTEZ

Оцветява проекта без скрити линии

Скрива линии на тримерни повърхности и плътни тела, които остават невидими в текущият изглед. След стартиране на операцията линиите, които се намират от задната част на обекта спрямо текущата гледна точка, остават скрити, докато не активирате Със скрити линии.

Избор на палитри и свързване с възлите - стандартна структура за AutoCAD 2000

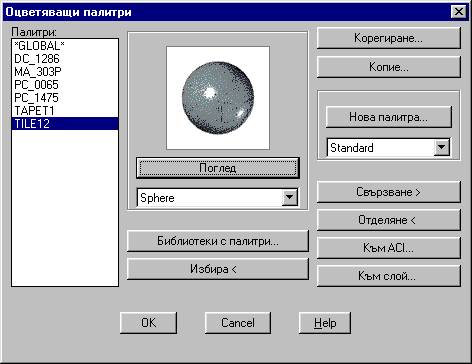

Операцията свързва избраните за оцветяване палитри към слоеве (Към слой...) или ръчно избрани обекти в проекта (Свързване>). Изборът на палитри можете да направите визуално, посочвайки изображенията им в Групово разглеждане на оцветяващи палитри или извеждайки ги една по една от съответните им библиотеки (Библиотеки с палитри...). Независимо от начина на избор, наименованията на палитрите се записват в опис Палитри.


  • Свързване с възли - посочете (маркирайте) в описа с избраните палитри необходимата ви и стартирайте бутона Свързване> . Прозорецът Оцветяващи палитри ще се затвори временно, връщайки ви в работният проект, където посочете с левият бутон на мишката последователно всички възли, които искате да се оцветят с маркираната в описа палитра. Натиснете десният бутон, за да приключите избора и да се върнете във формата. След което можете да маркирате следващата палитра и отново по същият път да продължите свързването на възлите с палитрите.

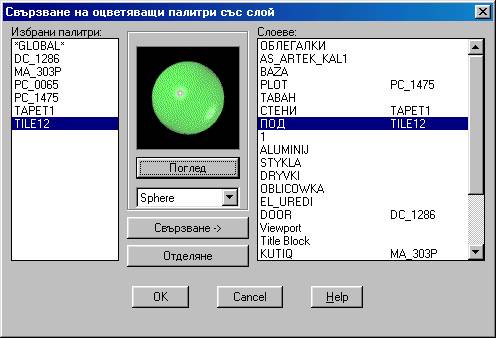

  • Свързване със слой - Стартирайте бутона Към слой... Диалоговата форма изисква от вас да изберете палитра от описа Избрани палитри, да посочите слой в описа с наличните в текущият проект слоеве и активирате бутона Свързване-> . В описа със слоевете има задължителни служебни на програмата, такива които не би следвало да се свързват с палитри. Ако сте свързали ръчно възли със слоеве и отделно самите слоеве с палитри с приоритет при оцветяването се взимат палитрите, свързани със слоя. При допусната неточност използвайте бутона Отделяне за да освободите слой от палитра.

Коригиране характеристиките на оцветяваща палитра - стандатрна структура за AutoCAD 2000

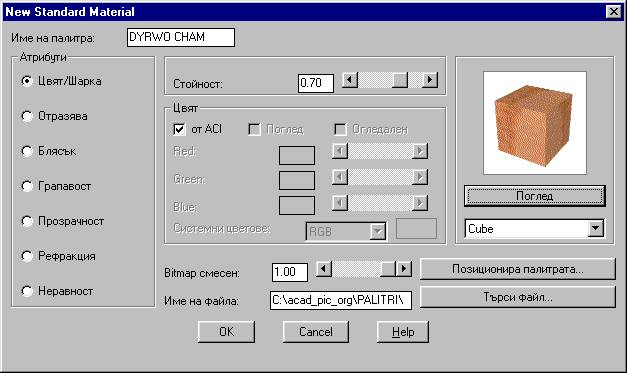

Цвят/Шарка - Задава дифузен цвят - основен цвят, отразяван от обектите. Стойност задава интензитета на цвета.За да зададете цвят, трябва да изключите контролен бутон от ACI. Ако изберете растерно изображение в долната част на долният прозорец, дефинирайте шарка вместо цвят. (Ако сте създали мраморен материал например, вие избирате цветове на камъка и на жилите.)

Отразява - Задава цвят на отразена обща светлина. Обикновено стойноshkaf_krakaстта по подразбиране е добра за начало.

Блясък - При по- висока стойност създава ефект на блясък.

Грапавост - Има отношение към стойност Блясък. Вие задавате само стойност - но не и цвят. По - висока стойност ( по -груба повърхност) води до по- силни проблясъци в отражението.

Прозрачност - По- висока стойност създава палитра, който е почти прозрачна. Средна стойност създава полупрозрачна палитра.

Рефракция - "Рефракция" е пречупване на на светлинната вълна, когато преминава през обект. Използвайте тази опция само при метод на преобразуване Photo Raytrace, когато имате прозрачна ( или полупрозрачна) палитра. По- висока стойност увеличава степента на рефракция.

Неравност - Придава на вашата палитра неравности. Използвайте долната част на този диалогов прозорец, за да изберете карта на повърхността и да я настроите.

Вместо да създавате палитра от "нула", натиснете бутона Коригиране..., за да видоизмените съществуваща. Не забравяйте да го запишете под различно име, за да запазите оригиналната си палитра.

Можете също да натиснете бутон Копие, за да направите копие на палитра, след което да я промените. Отваря се диалогов прозорец New Standart Material ( или някой подобен на него). Въведете ново име и въведете промените, които желаете.

За да видите резултатите, изберете Sphere или Cube от падащия списък под бутона Preview. След това натиснете Поглед. Натиснете бутона OK, за да се върнете в диалоговия прозорец Оцветяващи палитри.













Оцветяване на проекта за AutoCAD 2000

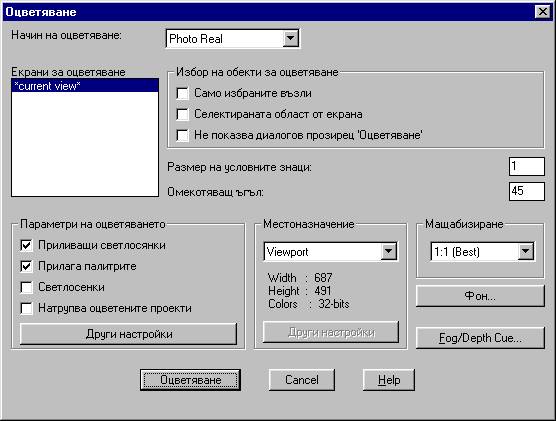

Командата отваря диалогов прозорец Оцветяване. Падащият списък Начин на оцветяване включва опции AutoCAD Render, Photo Raytrace и Photo Real. Изберете желания тип метод за преобразуване

Rernder. е оригиналното средство за преобразуване на AutoCAD - най- елементарно и най- бързо.

Photo Real създава изображения ред по ред. Този метод може да изобразява растерни графики, да създава прозрачни материали и да прави сенки въз основа на обем.

Photo Raytrace действа като обхожда модела със светлинен лъч. Той е най- добър за създаване на точни отражения, пречупване на светлина и сенки.

Поле Екрани за оцветяване изобразява всички дефинирани сцени. Текущият изглед е изброен като опция. Изберете това, което желаете.

В секция Избор на обекти за оцветяване отбележете една от опциите, ако желаете. Само избраните възли означава, че AutoCAD изисква да изберете обекти. Използвайте я, за да изпробвате преобразуване върху един или няколко обекта - това спестява време. Изберете Селектираната област от екрана, за да зададете прозорец за преобразуване, пак за да спестите време. Изберете Не показва диалоговият прозорец 'Оцветяване', за да преобразувате незабавно, дори без да отваряте диалоговия прозорец ( следващия път).

Настройте Размер на условните знаци, за да зададете размери на условните знаци в чертежа, който обозначават светлинни източници, поставени в сцена. Използвайте мащабния коефициент на чертежа, така че да можете ясно да виждате тези условни обозначения.

Настройте Омекотяващ ъгъл. Омекотяващият ъгъл е този, под който AutoCAD определя ръбовете като противоположност на плавна крива. Ъглите, по- големи от омекотяващия ъгъл, се разглеждат като ръбове и не се омекотяват. Ъгълът по подразбиране е 45 градуса. По- малък ъгъл води до повече ръбове.

В секцията Параметри на оцветяването можете да изберете Преливащи светлосенки ( меки сенки). Тази опция смесва цветове в съседни повърхности. Изберете Прилага палитрите, за да използвате материалите, които сте импортирали от библиотека за материали и сте присвоили на обекти. Поставете отметка в контролно поле Светлосенки, за да създадете сенки. Може да създавате сенки само при методи за преобразуване Photo Raytrace и Photo Real. Помнете, че сенките отнемат дълго време за обработка на изображението. Поставете отметка в контролно поле Render Cache, за да съхраните информацията от преобразуването във файл. AutoCAD може да използва отново тази информация за следващите преобразувания, което пести време.

Секцията Местоназначение на диалоговият прозорец Оцветяване избира местоположение на оцветеният проект. Ако искате да видите резултатите, местоположението трябва да бъде или Viewport (по подразбиране),  или Render Window, Render Window има собствено специално меню и лента с инструменти, които ви позволяват да отворите растерен файл и да съхраните оцветеният проект в него. Използвайте падащия списък Мащабиране, за да настроите на пиксели, при интерпретация от AutoCAD. Стойността по подразбиране( 1:1) преобразува всички пиксели. Опитайте с по-малки съотношения за по-бързи или предварителни преобразования.

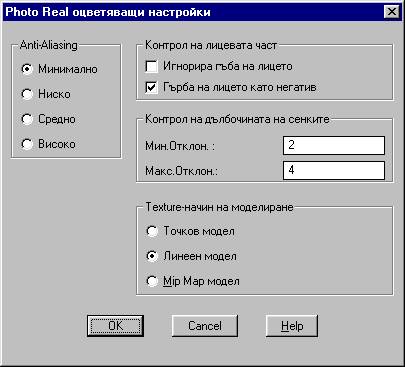

Използвайте бутона Други настройки, за да отворите прозореца Pohoto Real оцветяващи настройки Опциите зависят от типа на избраното от вас средство за оцветяване. Например, ако сте избрали обикновения метод Render, можете да изберете един от двата типа оцветяване: Високо, което води до по-качествено изображение и по-добро осветяване, или Ниско, което води до по-бързо, но по-некачествено оцветяване.

Натиснете бутона Оцветяване, за да приключите операцията. Процесът на оцветяване може да се прекъсне с клавиша ESC.



Създаване на огледало и огледални повърхности - стъпка по стъпка - стандартна структура за AutoCAD 2000

1. Стартирайте операция Избор на палитри за свързване с възлите.

2. Маркирайте палитрата в списъка  с заредените за свързване със слоевете палитри.

3. Активирайте операция Коригира.

4. Изберете свойството Цвят/шарка  и отмаркирайте опцията от ACI,  за да зададете цвят. Цветът се настройва като комбинация на трите основни цвята (червен, зелен и син)

5. От свойствата на палитрата изберете Блясък

5.1. Поставете отметка на опцията Огледален

5.1.4. За да постигнете максимален огледален ефект (огледало) увеличете стойността на 1.

5.1.2. За огледална повърхност можете да оставите стойността по подразбиране 0.2 или друга близка стойност.

При настройване на палитрата за Огледало следва да коригирате стойността на свойство Грапавост на 0.

6. При оцветяване на проекта променете стойността на параметъра Начин на оцветяване от Photo Real на Photo Raytrace.

6. 1. В Други настройки маркирайте в секция Anti-Aliasing параметъра Високо.

Превключването в този режим на оцветяване че увеличи времето, необходимо за оцветяване на проекта с около 20-30% в зависимост от параметрите на компютъра.
