Софтуер за мебелно проектиране DESIGN SINTEZ

Шкафове -Генерирани многоелементни възли

Оразмеряване на възел

Опцията създава  оразмерена схема на генерирания шкаф. Оразмеряването за целия възел се изпълнява в поглед отпред, в отделен от оригиналния файл със служебно име "gen_wyzel_otgore_COPY". Отварянето на отделен проект позволява да се заредят последователно (операция Корегиране на възел) всички шкафове в проекта и да се оразмерят един по един. Параметрите на оразмеряването се задават в формата Параметри и контроли по подразбиране на модул Шкафове (страници Оразмеряване и Други -  форма Параметри на оразмеряването). Под оразмерената скица се генерира 3D изглед на шкафа с цел по- добра ориентация.Отстоянията, неописани във страницата Оразмеряване, се описват долу вдясно от оразмерената схема, както и конструкцията на шкафа. Под схемата може да се генерира и персонална  спецификация на генерирания възел, ако опцията Спецификация в секцията Оразмеряване на модул Шкаф е активна.
За Design Sintez Professional - Ако възела е генериран с рафтове с прикачени рафтоносачи към тях и искате да оразмерите дълбочината на отворите за поставянето им,  активирайте опцията Дълбочина на отворите на рафтоносачите от шаблонни схеми в  Параметри и контроли на модула, страница Оразмеряване.  Дълбочината на рафтоносачите се оразмерява с по-малък от останалите размери шрифт.

Наименованията на цветовете на  материала се добавят с модул Добавяне и корегиране на 2D текстове в проекта. Натиснете бутона Избира текст от проекта за корекция и изберете с ляв бутон на мишката. В полето Текст ще се зареди избрания текст (например "под"). Допишете необходимото и натиснете  бутона Корегира текст. Ако е необходимо, променете и размера на шрифта. По аналогичен начин се променят всички останали 2D текстове в проекта.

Пример за оразмеряване на генериран шкаф

Оразмеряване на отделни елементи от шкафа - опциите са достъпни в Design Sintez Professional

 За да оразмерите отстъпите за елемент с неправоъгълна форма, активирайте  опцията Оразмерява отстоянията на точките изграждащи неправоъгълни форми в Параметри и контроли, страница Оразмеряване, секция Персонално оразмеряване на елементите.

Забележка: При оразмеряване на отделните детайли (под,таван, страници) размера на детайлите не се намалява с дебелината на кантовете, дори това да е указано при генериране на възела.

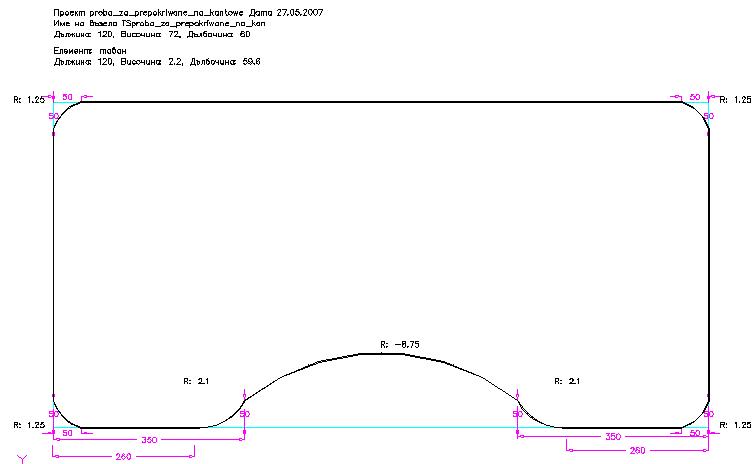

Оразмеряване на под и таван

Оразмеряване на страници Ако към възела са генерирани с рафтове с крепеж към тях, се оразмеряват и центровете на отворите на крепежните елементи. За Design Sintez Professional - Ако в конфигурираната шаблонна схема на водачите на чекмеджета е указано да бъдат отбелязани отворите в страниците за монтаж на водачите, техните центрове също ще бъдат оразмерени. За рафтоносачи или друг крепежен елемент - Ако в използваната от вас шаблонна схема е указано да има допълнителни редове с отвори под и над основния за монтиране на рафта, тавана, дъното или тресите / бленди на шкафа, те също ще бъдат оразмерени.

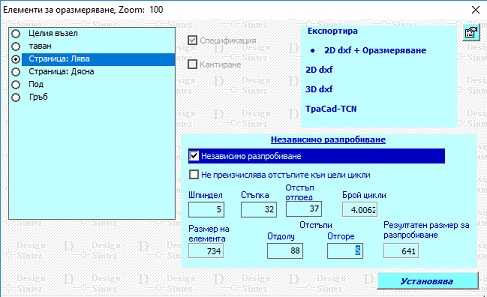

За Design Sintez Professional - Независимо разпробиване ( параметрите му се задават в модул Шкаф, Оразмеряване). Отнася се за оразмеряване на Лява и Дясна страница. Не преизчислява отстъпите към цели цикли - Ако опцията е активна, детайлът ще се разпробие от нивото за зададения Отстъп отдолу до края, като броя отвори ще се определи от зададената Стъпка. Когато е изключена, ще се изпълнят указаните цикли.

Резултат
