Софтуер за мебелно проектиране DESIGN SINTEZИнсталация на продукта и конфигуриране на AutoCad за работа.Изисквания към апаратуратаЗа успешна работа е необходимо:
Инсталация на продуктаПреди да престъпите към инсталация на програмата трябва на вашият компютър да имате работещ AutoCad. AutoCad трябва да бъде инсталиран на устройство C:/ и да бъде направена пълна инсталация. Ако използвате AutoCAD 2000, задължително трябва да имате инсталиран Migration Assistance. Трябва да имате свободно дисково пространство минимум 1GB при пълна инсталация, за да функционира програмата, както и вашият Windows след като завърши инсталирането. Активирайте файла "DS_INSTALL_FULL.EXE" и инсталационната програма ще ви води стъпка по стъпка, изисквайки от вас да определите параметрите на предстоящата инсталация. След приключването и в менюто на Windows (Start->Programs) ще бъде създадена нова програмна група - "Design sintez", включваща описание на програмата и начина на работа. Самата програма се е интегрирала в средата на AutoCad и се активира автоматично при стартиране на AutoCad. Забележка: Ако деинсталирате програмата при нерегистрирано копие повторната инсталация е невъзможна. Забележка: След деинсталация е възможно да бъдат нарушени някои от оригиналните настройки в конфигурацията на AutoCad. Ако притежавате допълнителния модул към програмата Calc Base, трябва да промените символа за десетичен знак, който Windows по подразбиране поставя, от запетайка на точка. Това е необходимо да се направи, за да се избегнат проблеми при изчисляване на материалният разход в модула. Отворете Control Panel ( бутона Start -> Settings -> Control Panel), активирайте Regional Settings и в страницата Number променете в полето Decimal symbot символа на "." (точка). Натиснете бутона Ok за да установите промяната в Windows. Регистрационна формаТова е формата, в която попълвате индивидуалния си код за регистрация. Ако копието не е регистрирано, след стартиране на програмата на екрана ще се покаже тази регистрационна форма и ще остане докато не я затворите. При регистрирано копие формата не се визуализира. С бутона "Проверка на ключа" се прави проверка за валидността на въведения код. Ако разполагате с Demo версията или не сте въвели кода, отговарящ за вашето копие, имате приблизително 30 дни гратисен период, при напълно работещи модули, за работа с програмата, след което тя ще се дезактивира.
Независимо дали вашето копие на програмата е регистрирано, ако ви се наложи да преинсталирате операционната система, при по-късната повторна инсталация ще се активира защитата, изисквайки въвеждането на регистрационен код. При такава или други аналогични ситуации потърсете контакт с производителя на продукта за отстраняване на проблема. Ако сте регистрирали вече като потребител на програмата, но поради някаква причина сте я деинсталирали, можете безпроблемно да я инсталирате отново. Ще бъдат запазени изготвените вече проекти (ако не са записвани в директорията за инсталация). Програмата ще отчете предишната ви регистрация и няма да ви поиска регистрационен код. Забележка: Ако получите кодовете за регистрация след изтичане на гратисният период за работа с програмата, моля въведете кодовете и инсталирайте отново продукта. Конфигуриране на AutoCAD |
| Прозорецът се отваря след инсталиране на Design Sintez и първоначално стартиране на AutoCAD . Системата открива извършените промени и в предвид евентуална възможност за проникване на вируси, AutoCAD ще поиска да потвърдите стартирането на Design Sintez. Натиснете бутона Enable Macros, за да активирате програмата, като преди това махнете отметката на полето Always ask before operening projects with macros, за да не се налага при всяко стартиране на AutoCAD да потвърждавате стартирането на програмата. |
Зареждане на шаблон за AutoCAD 2000Освен настройките извършени от инсталационната програма, при всяко стартиране на AutoCad както и при първоначалното отваряне на нов проект трябва да избирате шаблон. Формата Startup дава различни възможности за създаване или отваряне на съществуващ шаблон. От списъка Select a Templare: изберете шаблона Sintez36.dwt. Той отговаря на настройките в базите (възлите за изграждане на проекта) и конфигурира работният екран. Формата Startup ще се стартира, докато не премахнете отметката на опцията от него Show Startup Dialog. Наложително е преди да премахнете отметката.(ако сте решили така) да изберете шаблона Sintez36.dwt.
Забележка:За версии на AutoCAD, по- високи от 2000 (2008, 2009 и т.н) шаблона се зарежда автоматично при стартиране на програмата. Настройване на принтер за AutoCAD 2000 |
 |
Шаблонът (Sintez36.dwt) се записва на вашият компютър при самата инсталация. В него се съдържа информация за принтера, на който ще бъдат разпечатвани проектите и зареждайки шаблона при всяко създаване на нов проект вие установявате записания в него принтер за текущ по подразбиране. Вероятността той да съвпадне с вашият е малка, затова трябва шаблонът да бъде презаписан след като сте установили вашият принтер като текущ. Стартирайте през Операции - Отваря стар проект. В полето Files of type: изберете Drawing Template File (*.dwt) . Насочете файловият указател в директория C:\Program Files\ACAD2000\TEMPLATE, намерете Sintez36.dwt, маркирайте го и отворете. |
|
В
страницата Plot Device
изберете от опцията Name: принтер (инсталирани във вашият
Windows). След което преминете в следващата страница Plot Settings
от формата Plot, за да укажете големината на листовете, върху
които ще печатате: |
|
При печата контурните линии на възлите ще излизат с цветовете на съответният слой, цветни. При черно- бял принтер ще получите нюанси на сивото.
|
|
При разпечатването погледа, който сте избрали за разглеждане на проекта на екрана ще бъде запазен (отгоре,камера и т.н.). Видимостта на страните на възлите (Със скрити линии или Без...) се настройва само за разпечатването в страницата Plot Settings в опцията Plot Options, където, ако искате проекта да бъде разпечатан в режим Без скрити линии, маркирайте Hide objects. При запис на шаблона е препоръчително тази опция да не е маркирана. |
|
След като сте избрали принтер по подразбиране за печат, големината на хартията и вида на печата, стартирате разпечатване (с бутона OK) независимо, че се намирате в шаблонният файл (за да бъдат установени промените в системата). След което запишете шаблона Операции - Запис на проекта. ВНИМАНИЕ ! Докато е отворен шаблонният файл, не поставяйте възли и не променяйте настройките на оцветяването. Настройване на принтер за AutoCAD 2008 и по- високи версииШаблонът се записва на вашият компютър при самата инсталация. В него се съдържа информация за принтера, на който ще бъдат разпечатвани проектите и зареждайки шаблона при всяко създаване на нов проект вие установявате записания в него принтер за текущ по подразбиране. Вероятността той да съвпадне с вашият е малка, затова трябва шаблонът да бъде презаписан след като сте установили вашият принтер като текущ. Стартирайте през Операции - Отваря стар проект. В полето Files of type: изберете Drawing Template File (*.dwt) . Насочете файловият указател в директория C:\Program Files\ACAD2010\TEMPLATE, намерете Sintez_2010.dwt, маркирайте го и отворете.

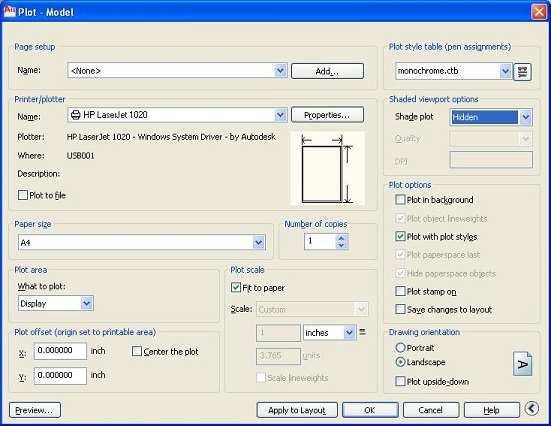

Изберете от падащия списък Name: принтер от списъка (инсталирани във вашият Windows) в прозореца Plot и укажете големината на листовете за печат:
При печата контурните линии на възлите ще излизат с цветовете на съответният слой, цветни. При черно-бял принтер ще получите нюанси на сивото. Ако искате контурните линии на възлите в проекта да са само в черно, изберете от секция Plot style table опцията monochrome.ctb. При разпечатването погледа, който сте избрали за разглеждане на проекта на екрана ще бъде запазен (отгоре,камера и т.н.). Видимостта на страните на възлите (Със скрити линии или Без...) се настройва само за разпечатването в секция Shaded viewport options ---> падащ списък Shade plot, където, ако искате проекта да бъде разпечатан в режим без скрити линии, изберете Hidden. При запис на шаблона е препоръчително тази опция да не е маркирана. След като сте избрали принтер по подразбиране за печат, големината на хартията и вида на печата, стартирате разпечатване (с бутона OK) независимо, че се намирате в шаблонният файл (за да бъдат установени промените в системата). След което запишете шаблона от Хоризонтално меню ---> Операции ---> Операции с проекти---> Запис на проекта. ВНИМАНИЕ ! Докато е отворен шаблонният файл, не поставяйте възли и не променяйте настройките на оцветяването. ВНИМАНИЕ ! В този пример са показани настройките конкретно за AutoCAD 2010. За останалите версии е възможно да има малки разлики. |
